Калькулятор навеса
Рассчитайте навес онлайн — стойки, профильная труба, поликарбонат, снеговые и ветровые нагрузки по СП 20.13330. 5 типов навесов, 3D-модель, полная смета с PDF-отчётом.
Длина — вдоль стены или дороги, ширина — вылет от стены; оба размера по осям стоек. Кровля выходит за стойки на свес с каждой стороны — обычно 0,2–0,5 м, чтобы косой дождь не заливал под навес. Для односкатного рекомендуется уклон 10–15°.
Рекомендуемый шаг столбов — 2–3 м, стропил — 0,8–1,2 м. Обрешётка считается с шагом 0,5 м поперёк стропил. Вес метра трубы — по сортаменту (ГОСТ 30245): столб 80×80×2 мм — 4,75 кг/м, стропило 40×80×2 мм — 3,53 кг/м, прогон 40×40×2 мм — 2,31 кг/м.
Районы — по картам СП 20.13330.2016 «Нагрузки и воздействия». У снега указан нормативный вес снегового покрова (табл. 10.1) и расчётное значение — с коэффициентом надёжности 1,4; у ветра — нормативное давление w₀ (табл. 11.1).
Столбы: по длине через шаг + 1, по ширине 2 ряда (3 у двускатного шире 6 м), плюс 0,5 м заглубления в бетон. Высота столба — до кровли над его рядом: у односкатного высокий ряд длиннее на подъём ската, у двускатного средний ряд стоит под коньком. Стропила: длина / шаг + 1, со свесами. Обрешётка — прогоны через 0,5 м по всей длине кровли со свесами.
Фундамент столбчатый: ямы 400×400×600 мм, бетон М200 — 255 кг цемента М400 на м³, как в калькуляторе бетона. Саморезы — 6 шт на м² кровли. Каркас сварной, болты — только в оголовках стоек: по 4 на стойку. Жёлоб — по нижнему краю кровли, одна водосточная труба на каждые 10 м жёлоба.
Снег по СП 20.13330.2016: вес покрова района × μ (1 при уклоне до 30°, дальше линейно до нуля при 60°) × 1,4. Ветер — давление района × k(z) для местности типа B × коэффициент навеса по уклону × 1,4; он давит поперёк ската и в сочетание со снегом входит с коэффициентом 0,9, а не прибавляется к снегу целиком. Расчётная нагрузка — худшее сочетание: постоянная + снег + ветер прижим (ψ=0,9). Отрыв — 0,82 веса минус отсос ветра. Всё отнесено к 30,36 м² под кровлей в плане. Лёгкую кровлю ветер отрывает сильнее, чем прижимает её вес: крепите её к каждому прогону, стропила к стойкам — сваркой или болтами.
Сечения стоек и стропил под эту нагрузку здесь не проверяются. Проверку фермы по СП 16 с подбором труб делает калькулятор фермы.
Без учёта стоимости монтажа. Цены материалов меняются в прайс-листе слева.
Ориентировочно. Сечения каркаса стоит проверить расчётом на прочность, особенно при ширине навеса больше 4 м и в снеговых районах IV и выше.
Пример формы — так клиент отправит заявку сразу с расчётом.
Прайс-лист материаловподстройте под свой регион · сейчас 53 785 ₽
Кровельные материалы, ₽/м²
Профильная труба, ₽/м.п. — за метр с указанной стенкой. Для другой стенки цена метра пересчитывается по весу: металл продают на тонны.
Прочие материалы
К расчёту навеса — чертежи, смета металла и раскрой

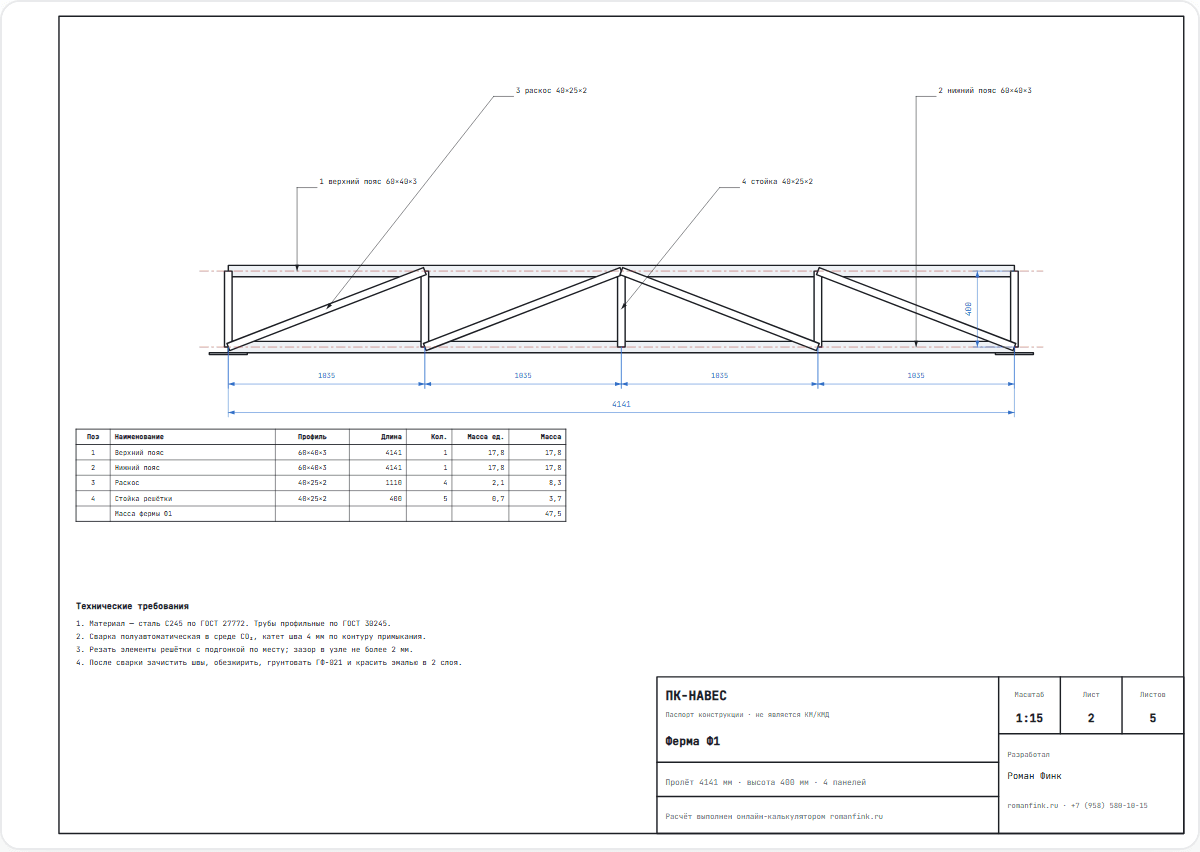

- Разрез навеса, ферма с длиной каждого элемента, план фундаментов и узлы
- Спецификация: профиль, метры, килограммы, сколько хлыстов покупать
- Карта раскроя: сколько хлыстов купить и что останется
О калькуляторе навеса
Калькулятор навеса рассчитывает полный комплект материалов для навеса из профильной трубы. Снеговые и ветровые нагрузки считаются по СП 20.13330.2016 «Нагрузки и воздействия». Поддерживает 5 типов навесов (односкатный, двускатный, арочный, полуарочный и плоский) и 4 кровельных материала (поликарбонат, профнастил, металлочерепица, гибкая черепица). Калькулятор подсказывает, когда вместо стропил нужны фермы, предупреждает о слишком пологом скате и формирует смету с редактируемым прайс-листом.
Как пользоваться калькулятором навеса
- Выберите тип навеса: односкатный, двускатный, арочный, полуарочный или плоский.
- Укажите размеры по осям стоек: длину, ширину и высоту, а также свес кровли за стойки и угол наклона (для скатных типов).
- Выберите материал кровли и толщину поликарбоната, если выбран поликарбонат.
- Настройте каркас: сечение и стенку труб стоек и стропил, стенку обрешётки, шаг стоек и стропил.
- Укажите снеговой и ветровой районы по картам СП 20.13330.2016.
- Откройте прайс-лист и поставьте цены своего поставщика.
Что рассчитывает калькулятор
Конструкция каркаса
- Стойки — количество, длина и вес. Высота стойки — до кровли над её рядом: у односкатного навеса высокий ряд длиннее на подъём ската, у двускатного средний ряд стоит под коньком. Плюс 0,5 м заглубления в бетон.
- Стропила — количество, длина со свесами и вес; при ширине больше 4 м калькулятор советует фермы.
- Прогоны — количество и метраж обрешётки с шагом 0,5 м по всей длине кровли со свесами.
- Общий металл — суммарная длина и вес труб. Вес метра берётся по сортаменту ГОСТ 30245 с выбранной стенкой: 1,5, 2, 3 мм и толще, по умолчанию 2 мм.
Нагрузки по СП 20.13330.2016
- Снеговая нагрузка — нормативная (вес снегового покрова района × μ) и расчётная, в 1,4 раза больше.
- Ветровая нагрузка — давление района с поправкой на высоту навеса и его форму. Ветер давит поперёк ската двумя способами: прижимает кровлю и отрывает её, калькулятор показывает оба значения.
- Собственный вес — кровельного покрытия, стропил и обрешётки.
- Расчётная нагрузка — худшее сочетание нагрузок по СП 20: вес + снег + 0,9 × прижим ветра. Ветер не прибавляется к снегу давлением района целиком. Нагрузка даётся на квадратный метр и на весь навес.
- Отрыв ветром — 0,82 собственного веса минус отсос ветра. Если число отрицательное, лёгкую кровлю ветер отрывает сильнее, чем прижимает её вес, и крепить её нужно к каждому прогону.
Сечения стоек и стропил под эту нагрузку калькулятор навеса не проверяет. Это делает калькулятор фермы из профильной трубы: подбирает трубы поясов и раскосов и проверяет их по СП 16.
Материалы и крепёж
- Кровельное покрытие — площадь со свесами: кровля выходит за стойки на свес с каждой стороны, по умолчанию на 0,3 м.
- Кровельные саморезы — 6 шт на 1 м² кровли.
- Болты — 4 шт на каждую стойку. Каркас навеса из профильной трубы обычно сварной: прогоны приваривают к стропилам, стропила — к верху стоек. На болтах собирают только оголовок стойки — пластину, через которую на стойку ставят стропило, балку или ферму. На пластину идёт 4 болта М10.
- Водосточная система — жёлоб по каждому нижнему краю кровли: у односкатного, плоского и полуарочного навеса один, у двускатного и арочного два. Одна водосточная труба на каждые 10 м жёлоба, не меньше одной на жёлоб.
- Бетон под стойки — объём и мешки цемента. Состав М200 тот же, что в калькуляторе бетона: 255 кг цемента М400 на 1 м³.
Стоимость
- Кровля — стоимость покрытия.
- Каркас — стойки, стропила и прогоны отдельно.
- Бетон и крепёж — цемент, саморезы, болты.
- Водосток — жёлоба и трубы.
- Итого — стоимость всех материалов без монтажа.
Цена трубы в прайс-листе стоит за метр со стенкой по умолчанию: 2 мм, у 100×100 — 3 мм, у 120×120 — 4 мм. Если выбрать другую стенку, цена метра меняется пропорционально весу: металл продают на тонны.
Как считается длина дуги у арочных навесов
Дугу арочного навеса гнут на трубогибе по окружности, поэтому её длина считается по пролёту и подъёму. Радиус дуги R = Ш² / (8f) + f / 2, длина дуги = 2R × arcsin(Ш / 2R), где Ш — ширина навеса по стойкам, f — подъём дуги. Калькулятор принимает подъём как у 3D-модели: у арочного навеса 0,15 ширины, у полуарочного 0,1 ширины. Полуарка — половина арки двойного пролёта: у низкого края дуга круче, у высокого выходит в горизонталь.
Для навеса шириной 4 м подъём арки — 0,6 м, длина дуги — 4,24 м. Подъём полуарки — 0,4 м, длина дуги — 4,03 м. К этой длине прибавляются свесы.
Визуализация
Калькулятор содержит интерактивную 3D-модель навеса, которую можно вращать мышью. Модель показывает стойки, стропильную систему, прогоны и кровельное покрытие. Она меняется вместе с типом навеса: односкатная кровля, двускатная, арочная и другие формы.
Нормативная база
Снеговые и ветровые нагрузки определяются по СП 20.13330.2016 «Нагрузки и воздействия». Расчётная снеговая нагрузка = Sg × μ × 1,4, где Sg — нормативный вес снегового покрова района (табл. 10.1), μ — коэффициент формы кровли, 1,4 — коэффициент надёжности по снеговой нагрузке. При уклоне до 30° μ = 1, от 30 до 60° μ убывает линейно, при 60° и круче μ = 0. Уклон в калькуляторе задаётся до 45°, при 45° μ = 0,5.
Ветровая нагрузка = w₀ × k(z) × c × 1,4, где w₀ — нормативное давление района (табл. 11.1), k(z) — поправка на высоту (для невысокого навеса в посёлке или пригороде 0,5), c — аэродинамический коэффициент навеса по уклону, отдельно для прижима и отрыва. У арочных навесов уклон для нагрузок берётся по хорде — от опоры до верха дуги.
Снеговые районы по СП 20.13330.2016
| Район | Вес снегового покрова Sg, кг/м² | Расчётная нагрузка при μ = 1, кг/м² | Примеры городов |
|---|---|---|---|
| I | 50 | 70 | Астрахань, Чита |
| II | 100 | 140 | Краснодар, Ростов-на-Дону, Волгоград, Калининград |
| III | 150 | 210 | Москва, Санкт-Петербург, Воронеж, Екатеринбург |
| IV | 200 | 280 | Казань, Нижний Новгород, Самара, Новосибирск |
| V | 250 | 350 | Пермь, Уфа, Киров, Мурманск |
| VI | 300 | 420 | Южно-Сахалинск |
| VII | 350 | 490 | Камчатка, горные районы |
| VIII | 400 | 560 | Камчатка, горные районы |
Граница районов идёт не по границам областей, поэтому район для своего участка уточняйте по карте СП 20.13330.2016.
Ветровые районы по СП 20.13330.2016
| Район | Нормативное давление ветра w₀, кг/м² |
|---|---|
| Ia | 17 |
| I | 23 |
| II | 30 |
| III | 38 |
| IV | 48 |
| V | 60 |
| VI | 73 |
| VII | 85 |
На кровлю приходится не всё давление района. У навеса 6 × 4 м высотой 2,5 м с уклоном 15° во II ветровом районе расчётный прижим — 14,7 кг/м², отрыв — 23,1 кг/м².
Справочные данные
Вес профильных труб
| Сечение, мм | Стенка, мм | Вес, кг/м.п. | Применение |
|---|---|---|---|
| 40×40 | 1,5 / 2 / 3 | 1,76 / 2,31 / 3,38 | Прогоны, обрешётка |
| 40×80 | 1,5 / 2 / 3 | 2,67 / 3,53 / 5,21 | Стропила |
| 60×60 | 1,5 / 2 / 3 | 2,67 / 3,53 / 5,21 | Стропила, лёгкие стойки |
| 80×80 | 2 / 3 / 4 | 4,75 / 7,04 / 9,26 | Стойки |
| 100×100 | 3 / 4 / 5 | 8,86 / 11,7 / 14,47 | Стойки больших навесов |
| 120×120 | 4 / 5 | 14,13 / 17,51 | Несущие стойки |
Вес посчитан по площади сечения с поправкой на скругления углов. Точные веса для любого сечения даёт калькулятор профильной трубы.
Толщина поликарбоната
| Толщина, мм | Вес, кг/м² | Применение |
|---|---|---|
| 4 | 0,8 | Козырьки, небольшие навесы |
| 6 | 1,3 | Навесы, беседки |
| 8 | 1,5 | Навесы для машин, парковки |
| 10 | 1,7 | Большие навесы, веранды |
PDF-отчёт
Калькулятор формирует PDF-отчёт со снимком 3D-модели, расчётом конструкции, нагрузок, материалов и сметой. Отчёт можно скачать и передать подрядчику или взять с собой за материалами.
Расчёт навеса с чертежами
Калькулятор отвечает на вопрос «сколько и чего купить»: металл, кровлю, крепёж, бетон под стойки. Чтобы собрать навес, нужны ещё и чертежи: ферма с длиной каждого раскоса и углами резов, узлы крепления, план фундаментов и карта раскроя труб. Их по параметрам вашего навеса готовит альбом чертежей навеса — с расчётом нагрузок по тому же снеговому и ветровому району, что выбран в калькуляторе.
Если навес держится на фермах, сечение поясов и раскосов, длины элементов с углами резов и число хлыстов для одной фермы считает отдельный калькулятор фермы из профильной трубы — с проверкой по СП 16 и нагрузками по СП 20. Для навеса над машиной есть калькулятор навеса для автомобиля с готовыми размерами на одну и две машины.
Размеры навесов
- Для одного автомобиля — 3×6 м или 4×6 м (высота 2,2–2,5 м)
- Для двух автомобилей — 6×6 м или 6×8 м
- Для зоны отдыха — 4×4 м или 5×5 м (высота 2,5–3 м)
- Минимальная высота — 2 м (козырёк), 2,2 м (для легкового авто), 2,5 м (комфортный)
Советы по строительству навеса
- Фермы — при ширине навеса более 4 м используйте фермы вместо одиночных стропил: ферма перекрывает пролёт при меньшем весе металла, чем труба, которая выдержала бы ту же нагрузку.
- Уклон кровли — для поликарбоната минимум 10°, для профнастила и мягкой черепицы — 12°, для металлочерепицы — 14°; точнее — по инструкции производителя. Если уклон меньше, калькулятор предупредит. Плоский навес с уклоном 3° кроют профнастилом с высокой волной и герметизируют нахлёсты.
- Свес кровли — 0,2–0,5 м за стойки, чтобы косой дождь не заливал под навес.
- Фундамент стоек — заглубляйте на 60–100 см и бетонируйте. На пучинистом грунте — ниже глубины промерзания.
- Защита металла — все профильные трубы грунтуйте и красьте, иначе они ржавеют.
- Водоотвод — поставьте жёлоб по нижнему краю кровли и водосточные трубы, чтобы вода не подмывала фундамент стоек.
Частые вопросы
Сколько профильной трубы нужно на навес 6×4 м?
На односкатный навес 6 × 4 м высотой 2,5 м с уклоном 15° и свесом кровли 0,3 м уходит 134,2 м.п. трубы со стенкой 2 мм: 8 стоек 80×80 мм — 28,3 м.п. (четыре низкого ряда по 3 м и четыре высокого по 4,07 м, с заглублением 0,5 м в бетон), 7 стропил 40×80 мм по 4,76 м — 33,3 м.п. и 11 прогонов обрешётки 40×40 мм по 6,6 м — 72,6 м.п. Это расчёт с шагом стоек 2 м и стропил 1 м, каркас весит 419,7 кг. Для больших навесов стойки берут 100×100 или 120×120 мм, стропила — 60×60 мм.
Какой толщины поликарбонат взять для навеса?
Лист 4 мм подходит для козырьков и небольших навесов, 6 мм — для навесов и беседок, 8 мм — для навесов над машинами и парковок, 10 мм — для больших навесов. По умолчанию в калькуляторе поликарбонат 4 мм стоит 250 ₽/м², 6 мм — 370, 8 мм — 450, 10 мм — 550 ₽/м²; замените цены на прайс своего поставщика. Кровля навеса 6 × 4 м со свесами по 0,3 м — 31,43 м², из поликарбоната 8 мм она обходится в 14 144 ₽.
Какой уклон сделать у навеса?
Для односкатного навеса калькулятор рекомендует 10–15°, для двускатного — 15–25°, а в расчёт принимает уклон от 5 до 45°. Поликарбонату нужно не меньше 10°, профнастилу — 12°, металлочерепице — 14°: при меньшем уклоне калькулятор предупредит. Чем круче скат, тем он длиннее: при вылете 4 м, свесах по 0,3 м и уклоне 15° длина ската 4,76 м, и кровли на навес 6 × 4 м нужно 31,43 м², а не 24 м² по основанию. Снеговую нагрузку уклон до 30° не снижает — коэффициент μ остаётся равным 1, при 45° μ = 0,5.
Когда навесу из профильной трубы нужна ферма?
Когда ширина, то есть вылет навеса, больше 4 м: тогда вместо одиночных стропил калькулятор советует ставить фермы. Высоту фермы он принимает равной 1/6 ширины — 0,83 м для навеса шириной 5 м и 1 м для ширины 6 м. Двускатному навесу шире 6 м калькулятор добавляет третий ряд стоек. Сечения поясов и раскосов под снег вашего района подбирает калькулятор фермы из профильной трубы.
Какую снеговую нагрузку закладывать в расчёт навеса?
Её берут по снеговому району места стройки. По СП 20.13330.2016 нормативный вес снегового покрова — от 50 кг/м² в I районе до 400 кг/м² в VIII, в III районе, куда входят Москва и Санкт-Петербург, — 150 кг/м². Расчётная нагрузка в 1,4 раза больше: 70, 210 и 560 кг/м². Калькулятор добавляет к снегу вес кровли и стропил и прижим ветра с коэффициентом 0,9: навес 6 × 4 м в III снеговом и II ветровом районе получает 235 кг/м² расчётной нагрузки, во II снеговом — 165 кг/м², в IV — 305 кг/м². Сечения труб под эту нагрузку проверяет калькулятор фермы.
Сколько бетона нужно под стойки навеса?
Под каждую стойку калькулятор закладывает яму 400 × 400 × 600 мм — это 0,096 м³ бетона М200. Навесу 6 × 4 м с шагом стоек 2 м нужно 8 ям и 0,768 м³ бетона; цемент считается по составу М200, как в калькуляторе бетона, — 255 кг цемента М400 на 1 м³, это 8 мешков по 25 кг. На пучинистом грунте яму под стойку делают глубже — ниже глубины промерзания.
Сколько стоят материалы на навес для машины?
По ценам, которые стоят в калькуляторе по умолчанию, односкатный навес 6 × 3 м (вылет 3 м) из профильной трубы со стенкой 2 мм и поликарбоната 8 мм обходится в 45 640 ₽, навес 6 × 4 м — в 53 785 ₽. У второго 34 050 ₽ приходится на металлокаркас, 14 144 ₽ — на кровлю, 2 275 ₽ — на водосток, 1 876 ₽ — на саморезы и болты, 1 440 ₽ — на цемент. Цены замените на прайс своего поставщика; монтаж, грунт и краска для металла в сумму не входят.
Можно ли рассчитать навес с чертежами?
Калькулятор считает, сколько и чего купить, строит 3D-модель навеса и выгружает её в PDF вместе с расчётом нагрузок и сметой. Рабочих чертежей в нём нет: ферму с длиной каждого раскоса и углами резов, узлы крепления, план фундаментов и карту раскроя труб даёт отдельный альбом чертежей навеса. Нагрузки в альбоме считаются по тому же снеговому и ветровому району, что выбран в калькуляторе.
